معدات قياس الصور عالية الدقة باستخدام الحاسب الآلي
معدات قياس الصور البصرية باستخدام الحاسب الآلي
خصائص VMC-P:
التصميم الإبداعي الحديث الشكل.
أعمال فنية عصرية للرسم التلقائي؛

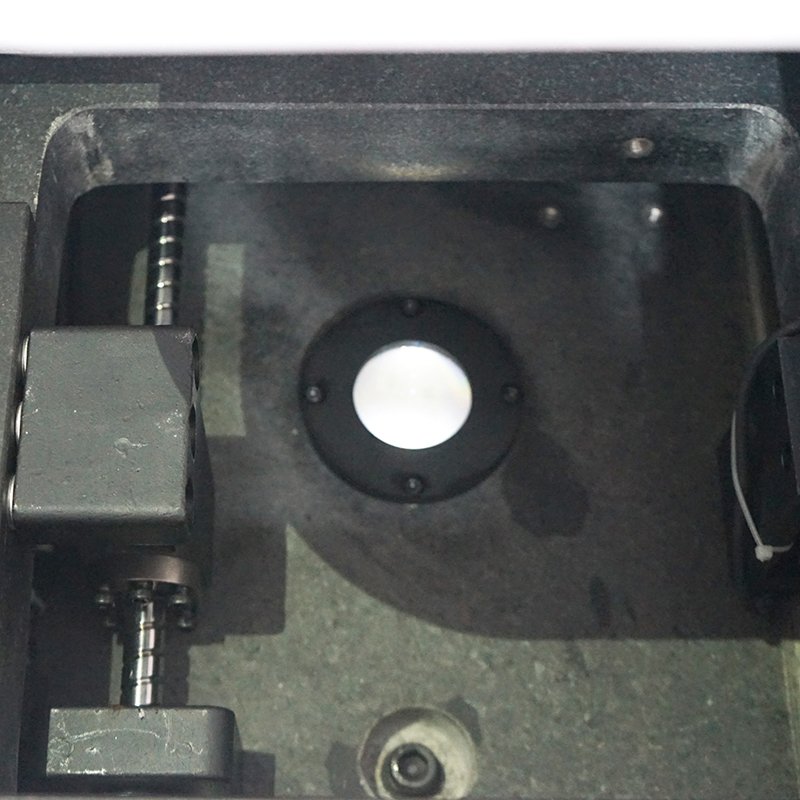

قاعدة الجرانيت ثابتة.
دليل ثابت على شكل حرف V مستورد؛
طاولة عمل معدنية وزجاجية دقيقة؛
محرك عالي السرعة ثلاثي المحاور باستخدام الحاسب الآلي؛
إضاءة LED بحلقة USB قابلة للتعديل بـ 40 قسمًا؛

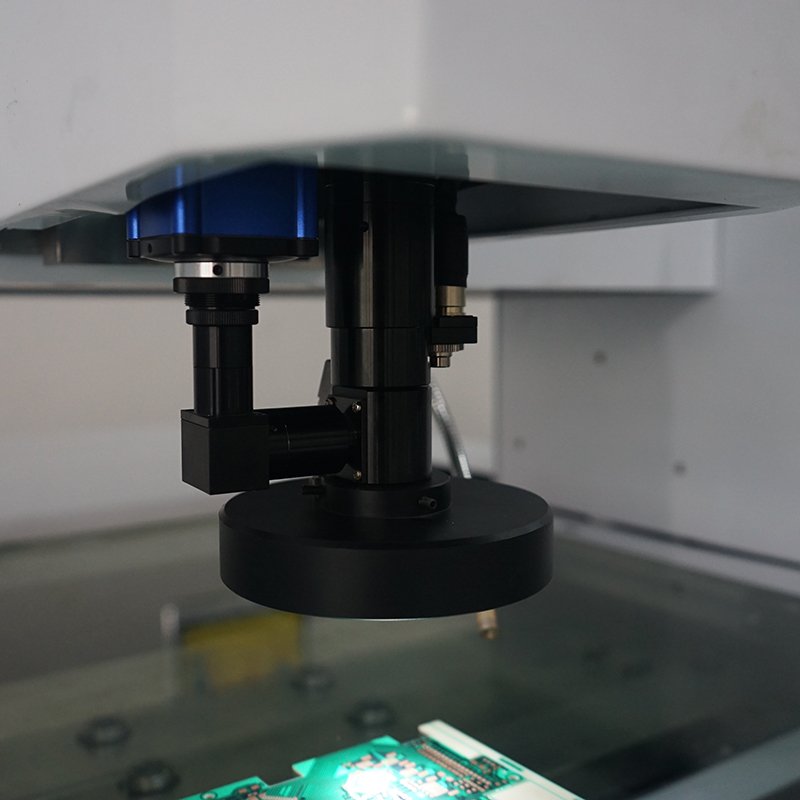

عدسة تكبير بومياس 0.7~4.5X المتقدمة؛
كاميرا SONY رائعة مقاس 1/2 بوصة ملونة CCD؛
برنامج قياس ثلاثي الأبعاد قوي، إصدار QuickMeasuring 4.1.
مواصفات VMC-P:
CNC الضوئية معدات قياس الصور
الوضع | فيكسوس VMC3020P | فيكسوس VMC3030P | فيكسوس VMC4030P | فيكسوس VMC5030P |
طلب# | 526-301 | 526-331 | 526-401 | 526-501 |
حجم الطاولة المعدنية | مم450x350 | مم450x450 | مم550x450 | مم650x450 |
حجم الطاولة الزجاجية | مم350x250 | مم350x350 | مم450x350 | مم550x350 |
السفر: س، ص | مم300x200 | مم300x300 | مم400x300 | مم500x300 |
سفر المحور Z | مم200 | مم200 | مم200 | مم200 |
القرار | مم0.0005 | مم0.0005 | مم0.0005 | مم0.0005 |
مسبار اللمس رينيشاو | MCP-K2(581-721) | MCP-K2(581-721) | MCP-K2(581-721) | MCP-K2(581-721) |
X، دقة المحور Y | ≥(3+لتر/200)أم | ≥(3+لتر/200)أم | ≥(3+لتر/200)أم | ≥(3+لتر/200)أم |
برامج القياس | QM4.2 | QM4.2 | QM4.2 | QM4.2 |
الوزن الصافي | كغ300 | كغ320 | كغ460 | كغ540 |
البعد (مم) | 700x600x900 | 760x600x900 | 950x590x1000 | 950x700x1100 |
التسليم القياسي VMC-P:
CNC الضوئية معدات قياس الصور
التسليم القياسي | طلب# | التسليم القياسي | طلب# | التسليم القياسي | طلب# |
برامج القياس | QM4.2 | كاميرا CCD MC3 | 484-123 | عدسة تكبير بومياس | 421-101 |
كتلة المعايرة | 581-801 | بطاقة الالتقاط 7130 | 527-130 | مصدر ضوء LED | 425-400 |
نقل النطاق U3 | 564-301 | مسبار رينيشاو MCP-K2 | 581-721 | نظام كمبيوتر ديل |
الملحقات الاختيارية VMC-P:
الملحقات الاختيارية | طلب# | الملحقات الاختيارية | طلب# | الملحقات الاختيارية | طلب# |
مسبار رينيشاو MCP-K1 | 581-711 | عدسة تكبير المحرك بومياس | 421-001 | عصا التحكم العملية | 581-542 |
مسبار رينيشاو MCP-K3 | 581-731 | بومياس عدسة التكبير المحورية | 421*001 | خزانة العمل ST03 | 581-631 |
الخصائص:
CNC الضوئية معدات قياس الصور
يتم فصل مفتاح وظيفة الرسم البياني، والمفتاح الوظيفي البناء للرسم البياني، والمفتاح الوظيفي للأداة المرئية حسب اللون ويتم تجميعهما بشكل تكتيكي، مما يجعل الاتصال بين المشغل والأداة سريعًا وودودًا، كما أنه يحسن سرعة القياس البشري بشكل واضح.
مفتاح وظيفة الرسم البياني أسود.
الرسم البياني مفتاح البناء باللون الأحمر.
مفتاح وظيفة الأداة المرئية باللونين الأسود والأخضر.
