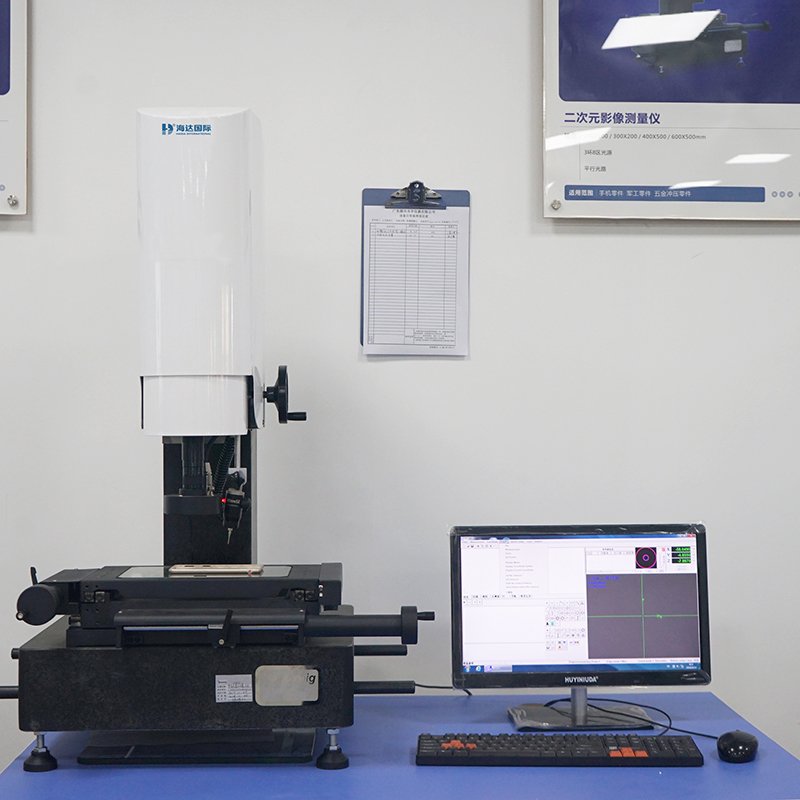

أداة قياس الصور عالية الدقة

أداة قياس الصور عالية الدقة  مصممة لقياس الإحداثيات

في جميع مجالات التطبيق ويستخدم على نطاق واسع في أنواع مختلفة من الصناعات الدقيقة التشطيب،

مثل: الآلات، والإلكترونيات، والمشغولات الحديدية، والأدوات، والبلاستيك، وما إلى ذلك.

الميزات

1  أداة قياس الصور عالية الدقة   يستخدم كاميرات CCD ملونة 1/2 من الولايات المتحدة الأمريكية،

    مولد الخط المتقاطع هو نظام قياس الهدف.

2. يتكون نظام القياس الرقمي ومعالجة البيانات من استوديو الإحداثيات،

    الشبكة الضوئية وبطاقة البيانات SDK -3000.

3  أداة قياس الصور عالية الدقة  لديه وظائف مختلفة لمعالجة البيانات،

    العرض والإدخال والإخراج، على وجه الخصوص؛ وظيفة استقامة قطعة العمل مفيدة جدًا.

4  أداة قياس الصور عالية الدقة  لديه واجهة RS-232 مع جهاز كمبيوتر

    وبرمجيات قياس متخصصة يمكنها أيضًا معالجة وإخراج الخرائط الدائرية.

5. قاعدة وعمود من الرخام، ثبات عالي.

وظيفة

1  أداة قياس الصور عالية الدقة  يمكن قياس نقطة، خط، دائرة،

   القوس والبيضاوي والمستطيل وتحسين الدقة من خلال وظيفة تحديد المواقع متعددة النقاط.

2  أداة قياس الصور عالية الدقة  لديه العديد من الميزات،

    مثل مجموعة القياسات، والبنية المركزية، وتقاطع البنية،

    نقطة المنتصف للبناء، وهيكل الخط، والهيكل الدائري ووجهة النظر الهيكلية.

3. تنسيق الترجمة وتصويب الإحداثيات هو جعل القياس أكثر

    مريحة وفعالة وتحسين كفاءة القياس.

4. يمكن لوحدات الماكرو قياس نفس الأجزاء بشكل أسرع وأكثر ملاءمة وتحسين الحجم

    كفاءة القياس.

5. يتم إدخال بيانات القياس مباشرة في برنامج AutoCAD وتصبح دائرة عمل كاملة؛

    ويمكن أيضًا إدخال البيانات في Excel وWord لإجراء التحليل الإحصائي.

6. تسجيل برنامج المستخدم وتحرير وتنفيذ الأوامر.

حجم الطاولة المعدنية

مم404 x 228

مم510 x 290

حجم الطاولة الزجاجية

مم260 x 160

مم350 x 280

السفر: س، ص

مم200 x 100

مم300 x 200

الوزن الصافي

كغ110

كغ200

البعد

700 x 600 x 900

970 x 670 x 940

سفر المحور Z: 200 مم                    مسافة العمل: 95 ملم

دقة مقاييس X وY وZ: 0.0005um           X، دقة المحور Y:(3+L/200)um

نظام الفيديو

الكاميرا: كاميرا CCD ملونة مقاس 1/3 بوصة

التكبير البصري: 0.7 ~ 4.5X

التكبير الرقمي: 30 ~ 230X

مجال عرض الكائن: 7 ~ 1.1 مم

إضاءة محيطية وسطحية: يمكن إعداد حلقة LED والسطوع

الطاقة: تيار متردد 180 فولت ~ 260 فولت/50 هرتز

البرنامج: قياس سريع 2.0
