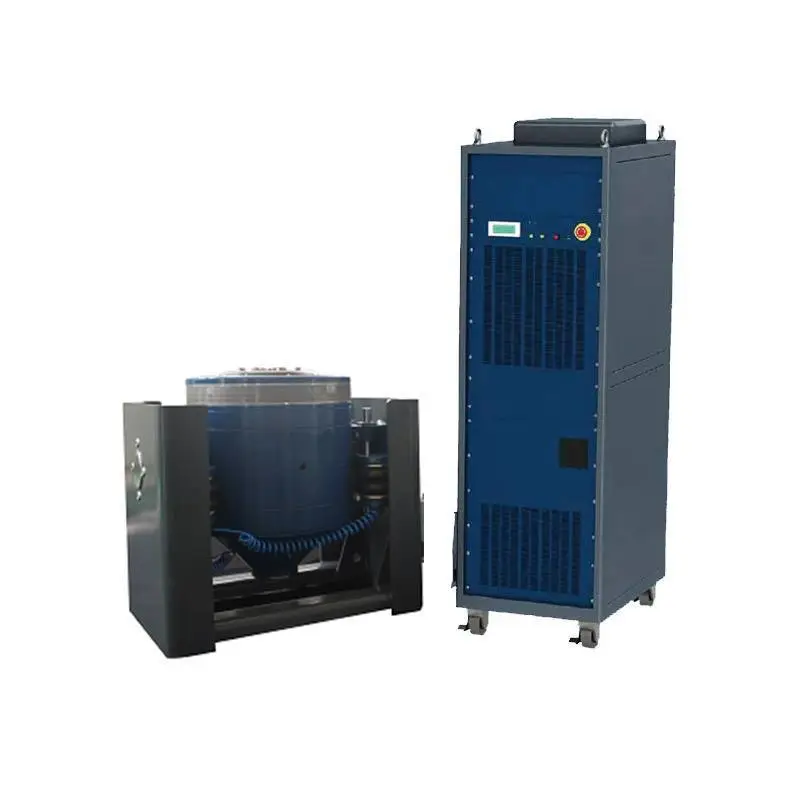

Single-axis General-purpose Vibration Test Systems
With the main features of high frequencies and high acceleration, The G825 Series are most suited tovibration tests for vehicle and electric & electronic parts, also usable for a variety of vibration tests forgeneral purposes by adding necessary accessories such as vertical tables and horizontal tables.
Test standards: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS, etc.
1. For the air-cooled systems with a force output of over 20kN, it is recommended that the hot air from the cooling blower be sent to
outside.
2. The last letter stands for：
N：Air Bearing Type
L：Hydro Static Bearing Type
No Letter：Mechanical Bearing Type
System | Max. | Max. | Max. | Max. | Fre- | Table | Mov- | Max. | Vibration Generator | Power | Cooling | |
Sine | Sine | m/s | mm p-p | Hz | mm | kg | kg | Model | Dimensions | kVA | [m³ / min] | |
HD-G825 | 1（102） | 303（30） | 0.6 | 51 | 3~3000 | φ120 | 3.3 | 60 | G825-130 | 470×380×430 | 1.5 | Air（0.2） |
HD-G825 | 3（306） | 909（92） | 1.2 | 51 | 3~3000 | φ120 | 3.3 | 60 | G825-130 | 670×504×745 | 6 | Air（12） |
HD-G825 | 6（612） | 909（92） | 2 | 51 | 3~2500 | φ150 | 6.6 | 100 | G825-160 | 766×574×820 | 10 | Air（12） |
HD-G825 | 10（1020） | 833（85） | 2 | 51 | 3~2000 | φ200 | 12 | 150 | G825-210 | 800×713×890 | 16 | Air（10） |
HD-G825 | 10（1020） | 666（68） | 2 | 100 | 3~2000 | φ240 | 15 | 150 | G825-210S | 720×714×1106 | 16 | Air（10） |
HD-G825 | 15（1530） | 1000（102） | 1.5 | 51 | 3~3000 | φ240 | 15 | 300 | G825-215 | 955×776×1000 | 23 | Air（15） |
HD-G825 | 15（1530） | 833（85） | 1.5 | 100 | 3~2000 | φ240 | 18 | 200 | G825-215S | 820×792×1150 | 23 | Air（15） |
HD-G825 | 20（2040） | 980（100） | 2 | 51 | 3~2000 | φ300 | 20.4 | 300 | G825-220 | 898×867×1071 | 35 | Air（20） |
HD-G825 | 20（2040） | 769（78） | 2 | 100 | 3~2000 | φ300 | 26 | 200 | G825-220S | 995×840×1203 | 35 | Air（20） |
HD-G825 | 30（3061） | 909（92） | 1.7 | 51 | 3~2000 | φ360 | 33 | 300 | G825-235 | 1080×970×1205 | 45 | Air（22） |
HD-G825 | 30（3061） | 789（80） | 1.7 | 80 | 3~2000 | φ360 | 38 | 300 | G825-230S | 1215×970×1205 | 45 | Air（22） |
HD-G825 | 35（3571） | 1000（102） | 2 | 51 | 3~2000 | φ360 | 33 | 300 | G825-235 | 1215×970×1205 | 55 | Air（22） |
HD-G825 | 49（5000） | 890（90） | 2 | 51 | 3~2000 | φ360 | 55 | 500 | G825-250 | 1500×1000×1574 | 80 | Air（60） |
HD-G825 | 49（5000） | 753（76） | 2 | 80 | 3~2000 | φ360 | 65 | 1000 | G825-250S | 1341×1100×1544 | 80 | Air（60） |
HD-G825 | 65（6632） | 1000（102） | 1.7 | 56 | 3~2000 | φ360 | 50 | 1000 | G825-265 | 1170×1000×1323 | 110 | Water（270） |
HD-G825 | 85（8673） | 850（86） | 1.7 | 56 | 3~2000 | φ500 | 100 | 1000 | G825-310 | 1572×1332×1587 | 140 | Water（340） |
HD-G825 | 100（10204） | 1000（102） | 1.7 | 56 | 3~2000 | φ500 | 100 | 1000 | G825-310 | 1900×1240×1665 | 180 | Water（525） |
HD-G825 | 130（13265） | 962（98） | 1.7 | 56 | 3~2000 | φ500 | 135 | 2000 | G825-316 | 1900×1420×1665 | 205 | Water（561） |
HD-G825 | 160（16326） | 1000（102） | 1.5 | 56 | 3~2000 | φ500 | 135 | 2000 | G825-316 | 1900×1420×1665 | 235 | Water（648） |
HD-G825 | 200（20408） | 1000（102） | 1.5 | 56 | 3~2000 | φ630 | 200 | 2000 | G825-320 | 1950×1450×1760 | 320 | Water（768） |
