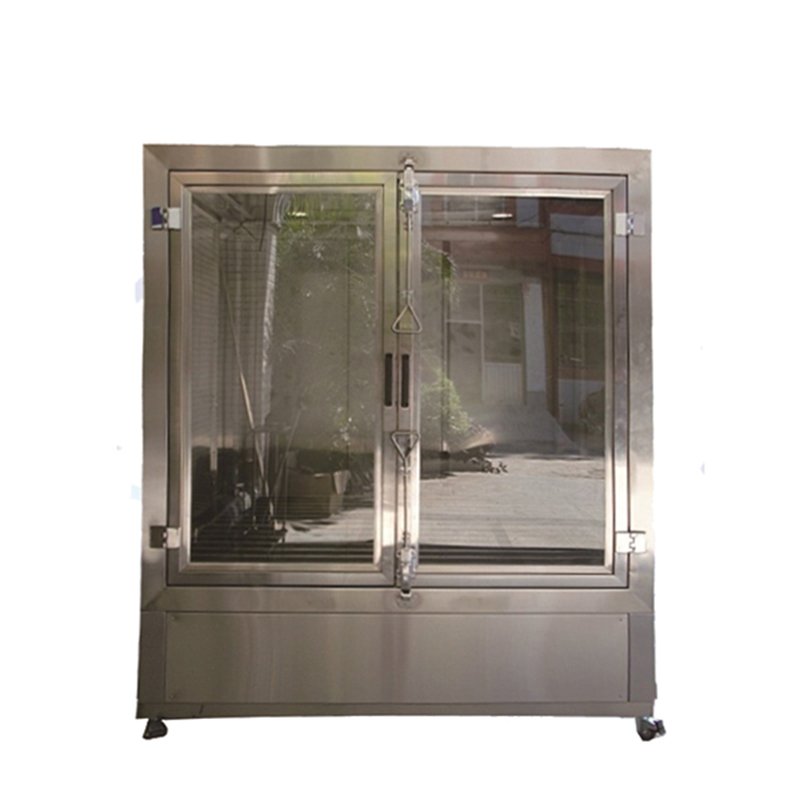

جهاز اختبار المطر بأنبوب البندول المقوس

غاية:

يتم استخدام الجهاز بشكل أساسي لتقييم غلاف المنتجات الكهربائية والإلكترونية، أو الأختام في الماء بعد الاختبار، أو ما إذا كانت فترة الاختبار للتأكد من أن المعدات والمكونات في أداء عمل جيد وحالة فنية، أثناء النقل أو الاستخدام. قد تكون عرضة لآثار الفيضانات على أساس المعايير الفنية للمنتج المشار إليها. تنطبق على الظروف الطبيعية كأساس لاختبار المطر الاصطناعي، دون هطول أمطار رياح قوية، بغض النظر عن العينات في درجة حرارة عالية ودرجة حرارة الماء عن طريق إدخال الكثير من الماء.

Pريبليبل:

تتكون الآلة من إطار أنبوب متأرجح، محرك أنبوب متأرجح، عمل طاولة دوارة، تحكم كهربائي من أربعة أجزاء، بما في ذلك درع البرج، خزانات التخزين، اختبار جهاز التدفق العكسي لضغط الماء، أسطح التحكم مصنوعة من الفولاذ المقاوم للصدأ إنتاج لوحة صندوقية شعرية، رف أنبوب البندول لسبائك الألومنيوم.

1 ، أنبوب تأرجح البندول: من خلال المحرك ، مخفض السائق PLC (وحدة التحكم القابلة للبرمجة) ، المحامل وتنفيذ المحرك الميكانيكي الآخر.

2، الطاولة الدوارة العاملة: يقوم الترس الذي يحركه المحرك بتدوير التوربين لتحقيق سرعة دوران الطاولة للقرص الدوار الذي يحتوي على منفذ كهربائي مباشر يوفر احتياجات الكهرباء لعينة الاختبار.

3، الفوهة: وفقًا لحجم العينة لتحديد نصف قطر انحناء الأنبوب المتأرجح. فوهة فوهة خاصة قابلة للفصل وفقًا لمتطلبات تغيير الفتحة القياسية في أي وقت، مصنوعة بحيث تنبعث قطرات الماء من فوهة التدفق الكافية بشكل موحد مقسمة إلى لونين، مناطق بيضاء لـ IP3 (توضع على كل جانب من الأنبوب المركزي بزاوية 60 درجة هناك فتحة النفخ القوسية)، ثم يتم توفير الألوان الأخرى فقط لفتحة الماء في الحالة المغلقة إلى اللون الأزرق لـ IP4 (أنبوب التأرجح الكامل لفتحة النفخ في نصف دائرة 180 درجة)، والتي يمكن فتح الألوان الأخرى فقط عندما يمكن فتح الفوهة في وقت واحد.

4، الممرات المائية: يجب أن يؤخذ في الاعتبار تصريف مياه الأمطار بأنبوب البندول المفتوح في البناء، عندما لا تكون هناك مياه أفضل من أجل التمكن من التصريف بسرعة. كما سيتم تجهيزه بخزان تخزين ذو سعة كبيرة لتوفير متطلبات الاختبار.

ثانيا، وفقا للمعيار

يحتوي هذا الجهاز على معيار مذكور: GB2423.38-90، GB/T4942.2/93، GB4208، GB4706، GB7000.

ثالثا مواصفات الصك (الجدول 1)

مواصفات السلعة

نصف قطر أنبوب التأرجح 0.4 م، 0.6 م، 0.8 م، 1.0 م

يتم ضبط زاوية أنبوب البندول مجانًا، ولكن ليس أكثر من 360 درجة

ضع المسافة بين الثقوب 50 مم

قطر فتحة رشاش الأنابيب المتأرجحة 0.4 مم

يمكن تعديل اتجاه ضغط مياه الأمطار 50 ~ 150 كيلو باسكال (معزز) / أو الضغط الذاتي للعميل

سرعة اختبار البدلاء 1 ~ 3r/min (قابلة للتعديل)

حجم مقعد الاختبار ثقيل، منتج كبير 600-800 مم، ارتفاع 200 مم (من الأرض)

منتج خفيف وصغير الحجم 200/300 مم، ارتفاع 700-1200 مم (قابل للتعديل من الأرض)

رش الماء الناعم بالماء النظيف

محرك أنبوب البندول مع نظام التحكم المؤازر

محرك القرص الدوار تايوان، "سيجما" هيماشال محرك عزم دوران صغير، صوت منخفض، سرعة ثابتة

دقة مقياس التدفق والضغط 0.2

مصدر الطاقة AC220 ± 10%، 50 هرتز

حجم الماكينة (1200-3200) مم × 800 مم × 2000 مم

هيكل الصك
