ISTA
اختبار تأثير المنحدر
التطبيقات:
اختبار تأثير المنحدر
تُستخدم لمحاكاة القوى الديناميكية البيئية التي قد تتحملها البضائع المعبأة أثناء عمليات النقل والمناولة. تتم محاكاة هذه الديناميكيات الخطرة باستخدام أنظمة اختبار التأثير. تستخدم أنظمة اختبار التأثير المائل عربة تدفع عينة الاختبار إلى أسفل المنحدر بسرعات محددة مسبقًا قبل الاصطدام بمسند ثابت
يتم استخدام اختبار التأثير الجانبي هذا في العديد من التطبيقات المعملية، بما في ذلك تصميم المنتج والتعبئة، ومحاكاة نقل المنتج المعبأ، والتحقق من ثبات حمل الوحدة المنقولة.

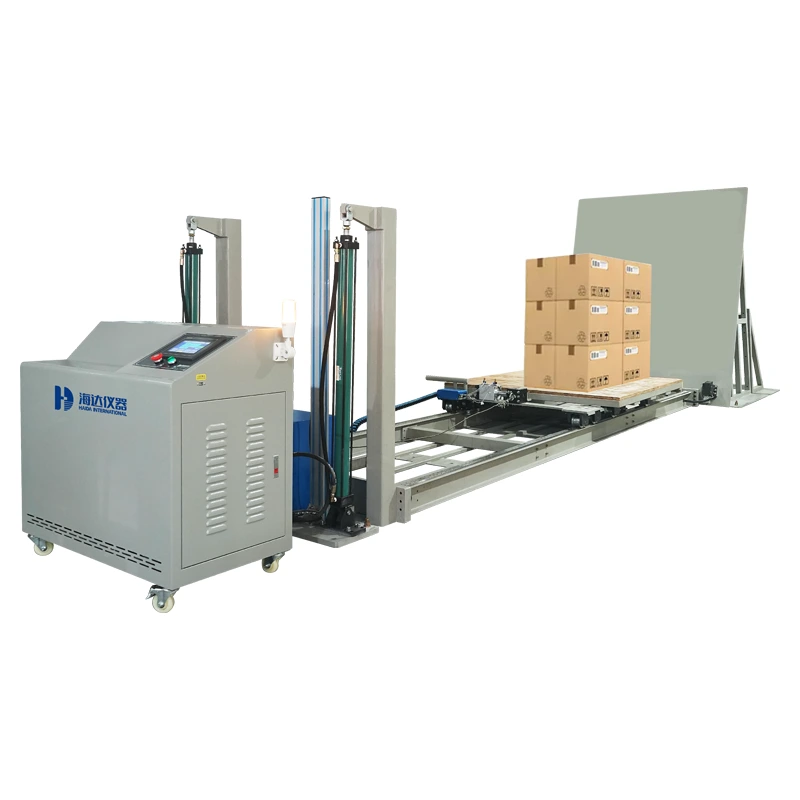

![HD-A523 اختبار تأثير المنحدر 5]()
![HD-A523 اختبار تأثير المنحدر 6]()
![HD-A523 اختبار تأثير المنحدر 7]()
معيار التصميم:
ISTA 3E, 3J & ISTA 6 (اختبار التأثير المائل)، EN ISO 2244-2002
أبعاد التغليف: حوالي 25CBM
مصدر الطاقة: ثلاثي الطور، 380 فولت ± 10%، 50/60 هرتز (يمكن اختياره)
الوزن الإجمالي: تقريبًا. كغ3000
ميزات الأجهزة:
1. يتكون الكل من ممر مربع سميك، وعارضة I سميكة وفولاذ صلب لتجنب إزاحة الصدمات أثناء الاختبار وضمان استقرار الماكينة؛
2. مظهر الآلة يعتمد عملية رش الطلاء، مع قدرة عالية ضد الصدأ ومظهر جميل؛
3. تتميز بكرة الجنزير والصدمات بحمل قوي يصل إلى 500 كجم؛
4. جهاز رفع أسطوانة الزيت المزدوجة، الهيكل أكثر صلابة واستقرارًا؛
5. تم تجهيز بكرة التأثير ببكرات، والاحتكاك المنزلق صغير لضمان دقة البيانات؛
6. بعد أن تصطدم منصة الاختبار بلوحة التأثير، فإن لوحة التأثير لها تأثير مضاد للصدمات الثانوية لضمان دقة البيانات.
خصائص البرامج:
1. اعتماد التحكم في برنامج PLC بشاشة تعمل باللمس، وسهل التشغيل؛
2. يتم استخدام مستشعر التبديل لاستشعار بكرة التأثير، ويقوم البرنامج تلقائيًا بحساب سرعة التأثير لضمان دقة السرعة؛
3. يطالب إنذار الخطأ غير الطبيعي بضمان التشغيل الآمن للمعدات.
العنصر
|
الوصف
|
قدرة التحميل
|
5
00 كجم (يمكن تخصيصها)
|
البعد السطحي للتأثير
|
1600*2
000*20
مم (يمكن تخصيصها)
|
أبعاد طاولة النقل المتداول
|
1
500
*1
50
0 مم (يمكن تخصيصها)
|
الحد الأقصى لحجم العينة
|
150
0*
15
00
*1500
مم
(L*W*H)
|
نظام التحكم
|
تحكم بشاشة تعمل باللمس
|
(ماكس). طول الشريحة
|
2
0
00 مم (يمكن تخصيصها)
|
خطأ في سرعة التأثير
|
≤±5%
|
نطاق السرعة
|
1.1 ~ 2.3 م / ث
|
الطائرة مائلة إلى الزاوية العمودية
|
1
0
°
|
تأثير المواد السطحية
|
الصلب
|
ظرف العمل
|
درجة الحرارة 0~40°، الرطوبة ≥80% (بدون تكثيف)
|
ميزات السلامة
|
أوقف
حماية من زيادة الحمولة
مفاتيح الحد العلوي والسفلي
مستشعر الحمل مع التراجع التلقائي
|
الأبعاد
|
699
0*
16
00
*1980
مم
(L*W*H)
|
الوزن
|
كغ2700
|
مصدر الهواء
|
≥ 0.6MPa (مقدم من المستخدم)
|
خزان النفط
|
40 لتر (مقدم من قبل المستخدم)
|
السلطة
|
3∮380V
|
من فضلك شاهد جهاز الفيديو:
