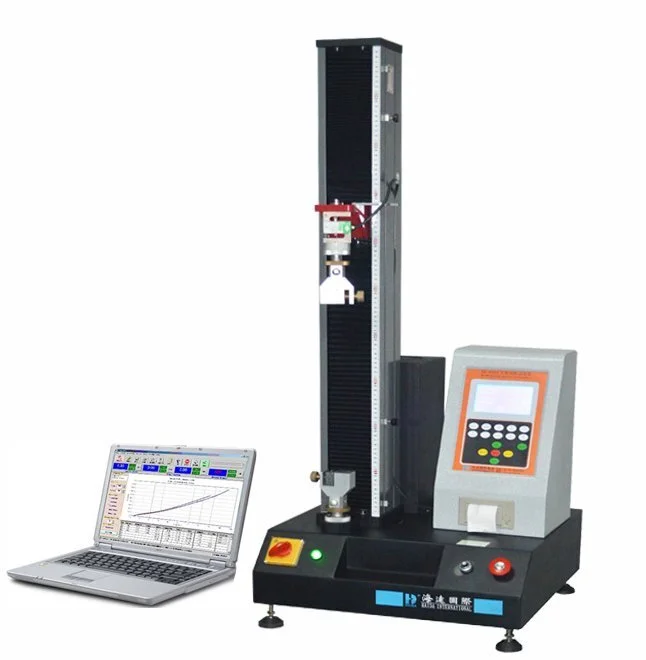

Wire and Cable Tension testing Machine

Wire and Cable Tension testing Machine

1.Application

These series of  Universal Tensile Testing Machine
is used to test tension, compression, shearing force, adhesion, peeling force,

tear strength,...etc. of specimen, semi-product and finished product in the field of rubber, plastic, metal,

nylon,fabric,paper, aviation, packing, architecture, petrochemistry, electric appliance, automobile,...etc. ,

which are the basic facilities for input quality control (I.Q.C), Quality Control (Q.C.), Physical Inspection,

Mechanics Research and Material Development.

2.Theory

Wire and Cable Tension testing Machine

Place the sample between the upper and lower fixture, use a given speed to pull the upper fixture upward, and the upper load cell with sensor to check  tensile strength and convert the strength into voltage sign

and output to the display screen. And the strength value will be displayed automatically on the computer.

3.Features

Wire and Cable Tension testing Machine
1. Adopting windows platform, and all the parameter settings can be processed in the dialog box, and it

operates easily;

2. Using a single-screen operation; do not need to switch the screen;

3. With three languages in Simplified Chinese, Traditional Chinese and English, the software interface can be switched easily;

4. The pattern of Test reports can be selfdesignated; test data can be displayed directly in the main

screen;

5. Choosing translational, comparative mode at the same time to make a number of curve data comparison

6. With a variety of measurement units, Measure In Imperial & Metric are switchable;

7. With self-return & auto-correction function;

8. With automatic magnification function, in order to achieve the most appropriate size of the graphics;

9. With the user-defined Test methods; with experimental data analysis function;

10. High quality, accurate and reliable models with reasonable price.

4.Standard

Wire and Cable Tension testing Machine
ASTMD903,GB/T16491,GB/T1040,GB/T8808,GB13022,GB/T 2790/2791/2792,CNS-11888,JIS K6854,
PSTC-7.

5.Technical Parameters

Wire and Cable Tension testing Machine

6.Specification of main engine

Wire and Cable Tension testing Machine
A, Motor system: Panasonic servo motor +Panasonic servo driver +ball screw (Taiwan)+Leeming reduction gears +synchronous belt drive

B, Control system: a, TM2101 computer servo system,b, Back to origin automatically after the test;c, store data automatically or by manual operation

C, Data transmission:RS232

D,Computer servo system :Desktop computer servo control tensile tester dedicated system

E, Display modes: Windows Interface display

F, Using windows interface to test software it can achieve to set speed, load, power time, Breakpoint

proportion ,much order control mode and meet different test requirement.

G, Whole displacement: encoder (2500P/R), ascending 4 times precision

H Displacement resolution: 0.001mm

I, Safety device: overload emergency stop device, fluctuation travel limit device, leakage automatic broken electricity system, automatic breakpoint stop function
